Спецификация:
Артикул: 685553
Линейное усилие: 25 000 кг (для 1 слоя троса)
Рабочее давление: 220 Бар
Прокачка масла: 100 л / мин
Мотор: 251,8 см3/ об.
Редуктор: двухступенчатый планетарный
Передаточное число: 44 : 1
Конструкция лебедки: стальная со стальным барабаном
Вращение лебедки: трос должен заходить в барабан снизу
Сцепление (свободный ход барабана): отключаемый главный вал
Тормоз: мультидисковый (MDB)
Трос рекомендуемый: 22.4 мм х 48 м 1770 Н / мм 2 разрывное усилие в 305 кН для SAE J706
Размер барабана ( вн диа. мм x нар. диа мм х расст. между мм): 180 x 406 х 368
Монтажный шаблон (мм x мм): 240 х 453 мм; 340 х 453 мм
Максимальное усилие для слоев троса, скорость намотки и остаток троса на барабане
| Слой троса |
Максимальная нагрузка (кг) |
Скорость намотки троса (м/мин) |
Остаток троса на барабане (м) |
| 1 |
25000 |
5.7 |
10 |
| 2 |
11438 |
7.0 |
22 |
| 3 |
9864 |
8.3 |
36 |
| 4 |
8670 |
9.6 |
48 |

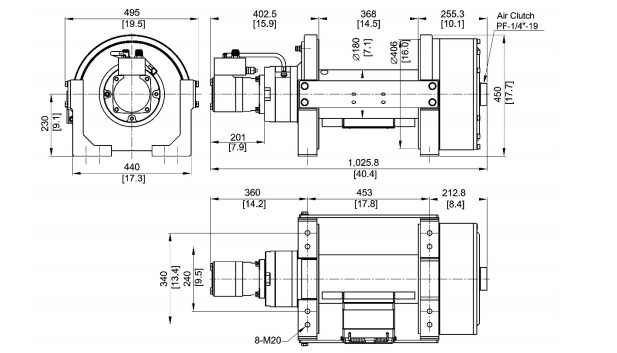

Размер лебедки (мм)
| Ширина |
Глубина |
Высота |
| 1025,8 |
440 |
450 |
ВНИМАНИЕ
Лебедки не могут быть использованы для поднятия и перемещения людей.
При использовании лебедки на барабане должно быть не менее 5 витков троса.
ГАРАНТИЯ
Каждая новая лебедка имеет гарантию от конструктивных и материальных дефектов действующую в течение предусмотренного периода отсчитываемого с даты покупки.
СХЕМА ПОДКЛЮЧЕНИЯ
Комплектность:
Ролики
Уравновешивающий клапан
Натяжитель троса
Трос в комплект не входит
Вес лебедки: 375 кг
Вес с упаковкой: 410 кг
Размеры коробки , (Д x Ш x В): 1170 x 630 x 670 мм
