Артикул: 685010 с барабаном стандартной длины
Линейное усилие: 22 680 кг (для 1 слоя троса)
Рабочее давление: 200 Бар
Прокачка масла: 100 л / мин (26.5 г / мин)
Мотор: 251.8 см3/ об.
Редуктор: двухступенчатый планетарный
Передаточное число: 44 : 1
Конструкция лебедки: литой корпус со стальным барабаном
Вращение лебедки: трос должен заходить в барабан снизу
Сцепление (свободный ход барабана): отключаемый главный вал
Тормоз: мультидисковый (MDB)
Трос: 22.4 мм х 48 м 1770 Н / мм 2 разрывное усилие в 305 кН для SAE J706
Размер барабана ( вн.диам.мм Х нар.диам.мм Х длина мм): 180 x 406 х 368
Монтажный шаблон (мм x мм): 240 х 453 мм; 340 х 453 мм
Скорость намотки, остаток троса на барабане и максимальное тяговое усилие по слоям троса:
| Слой троса |
Максимальная нагрузка (кг) |
Скорость намотки троса (м/мин) |
Остаток троса на барабане (м) |
| 1 |
22 680 |
5,7 |
10 |
| 2 |
18 570 |
7 |
22 |
| 3 |
15 720 |
8,3 |
36 |
| 4 |
13 630 |
9,6 |
48 |

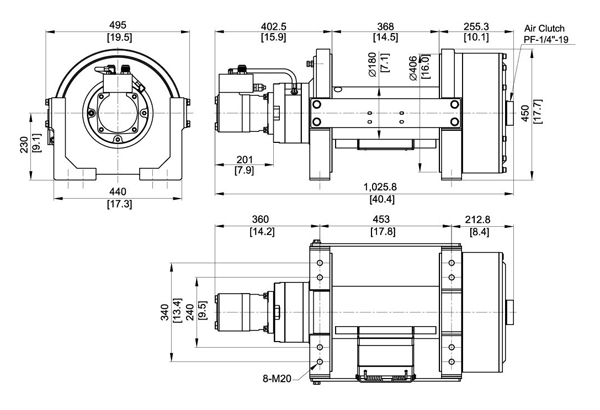

Размер лебедки (мм):
| Ширина |
Глубина |
Высота |
| 1026 |
440 |
450 |

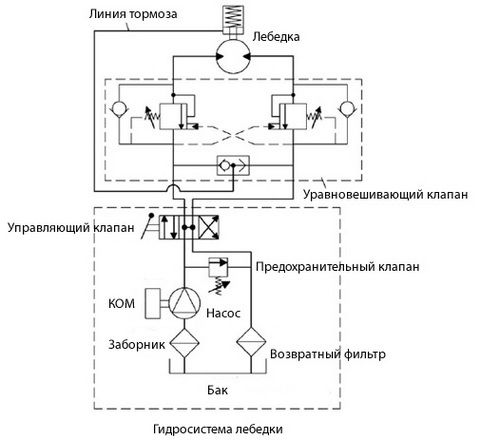

Схема подключения:
Комплектность:
- Ролики
- Уравновешивающий клапан
- Натяжитель троса
Трос в комплект не входит!
ВНИМАНИЕ!
Лебедки не могут быть использованы для поднятия и перемещения людей.
При использовании лебедки на барабане должно быть не менее 5 витков троса.
Упаковка:
Вес лебедки: 394 кг
Вес с упаковкой: 445 кг
Размеры коробки (Д x Ш x В): 1260 x 790 x 630 мм
Гарантия: подробная информация по гарантийным обязательствам см. в разделе "Гарантия"
