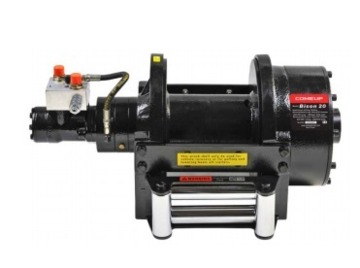

Лебедка гидравлическая Bison 10T (Стандартный барабан)

Лебедка гидравлическая Bison 10T (Стандартный барабан)

Характеристики:

  • Новая механическая тормозная система MDB и две линии уравновешивающего клапана позволяют совместно надежно контролировать и удерживать груз.
  • Встроенный пневмовыключатель свободного хода.
  • Идеально подходит для многотонных трейлеров, а так же для тяжелых эвакуаторов, на полноприводных машинах, тракторах, тягачах, грузовиках и при спасательных работах.
  • Высокая и выборочная скорости для быстрой и эффективной работы
  • Мощный мотор расчитан на постоянную экстремальную производительность
  • Полное соответствие с машиностроительными диррективами SAE J706, CE  2006/42/EC и EN 14492-1:2006 для приводных лебедок
  • Роликовые направляющие, тросоукладчик и уравновешивающий клапан входят в стандартную комплектацию

Спецификация:

Артикул: 682478

Линейное усилие:  10 000 кг (для 1 слоя троса)

Рабочее давление:  200 Бар

Прокачка масла:  60 л / мин

Мотор:  155,7 см3/ об.

Редуктор:  двухступенчатый планетарный

Передаточное число:  30 : 1

Конструкция лебедки:  стальная со стальным барабаном

Вращение лебедки:  трос должен заходить в барабан снизу

Сцепление (свободный ход барабана):  отключаемый главный вал

Тормоз:  мультидисковый (MDB)

Трос рекомендуемый: 14 мм х 43 м 1960 Н / мм 2 разрывное усилие в 137 кН для SAE

Размер барабана ( вн диа. мм x нар. диа мм х расст. между мм): 146 x 314 х 203.2

Монтажный шаблон (мм x мм):  190.5 х 304.8 мм; 266.7 х 304.8 мм



Максимальное усилие для слоев троса, скорость намотки и остаток троса на барабане

 Слой троса   Максимальная нагрузка (кг)  Скорость намотки троса (м/мин)  Остаток троса на барабане (м)
 1 10000 7.1 7
 2 8511 8.3 15
 3 7407 9.5 24
 4 6557 10.8 34
5 5882 12.0 43



Размер лебедки (мм)

 Ширина  Глубина  Высота
715,7 370 329,5

size10t

ВНИМАНИЕ

Лебедки не могут быть использованы для поднятия и перемещения людей.

При использовании лебедки на барабане должно быть не менее 5 витков троса.

ГАРАНТИЯ

Каждая новая лебедка имеет гарантию  от конструктивных  и материальных дефектов действующую  в течение предусмотренного  периода  отсчитываемого с даты покупки.



СХЕМА ПОДКЛЮЧЕНИЯ

схема подкл


Комплектность:

Ролики

Уравновешивающий клапан

Натяжитель троса



Трос в комплект не входит



Вес лебедки: 135 кг

Вес с упаковкой: 165 кг

Размеры коробки , (Д x Ш x В): 870 x 500 x 510 мм
