Характеристики:
- Грузоподъемность: 300 кг
- Скорость: 16-25 м/мин
- Мотор: 2,3 (кВт) / 11А
- Передаточное число: 110:1
- Тип тормоза: Электромагнитный и храповый
- Напряжение: 220 В
- Вес лебедки с тросом: 38 кг
- Макс.высота подъема: 29 м
- Трос: 6 мм x 30 м
- Размер барабана: 97 x 95 мм
- Монтажные болты: 142 х 94 мм ; 152 x 135 мм
Скорость намотки и максимальное тяговое усилие по слоям троса:
| Слой троса |
Максимальная нагрузка (кг) |
Скорость намотки (м/мин) |
Остаток троса на барабане (м) |
| 1 |
478 |
16 |
4,8 |
| 2 |
427 |
17,7 |
10,2 |
| 3 |
386 |
19,6 |
16,2 |
| 4 |
353 |
21,5 |
22,7 |
| 5 |
324 |
23,4 |
29,8 |
| 6 |
300 |
25 |
30 |
Тяговое усилие при различных углах подъема:
| Модель |
Ровная поверхность |
При уклоне в % и градусах |
| 10%6° |
20%11° |
40%25° |
60%31° |
80%39° |
| CWL-301 |
2500 |
1300 |
970 |
620 |
490 |
410 |
- Все расчеты произведены на верхнем слое намотки. На каждом предыдущем слое тяговое усилие возрастает на 10%;
- При использовании отводного блока для работы при помощи полиспаста 2 к 1, тяговое усилие возрастает на 85%;
- Тяговое усилие складывается из массы груза плюс 15% затрат на трение (в различных ситуациях может отличаться).

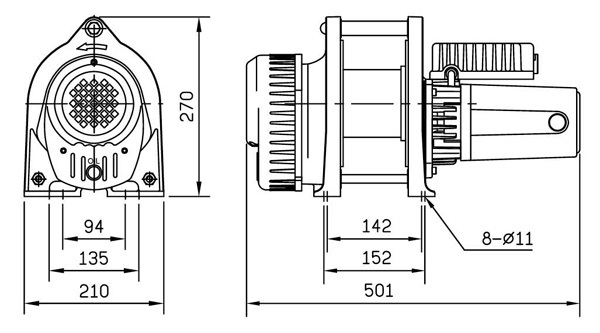

Размер лебедки (мм):
| Ширина |
Глубина |
Высота |
| 501 |
210 |
270 |
ВНИМАНИЕ! Лебедку нельзя использовать для транспортировки людей
ГАРАНТИЯ: Каждая новая лебедка имеет гарантию от конструктивных и материальных дефектов действующую в течение предусмотренного периода отсчитываемого с даты покупки. Ограниченная гарантия на механические компоненты и один (1) год гарантии на электрические компоненты.
ГАРАНТИЯ НЕ РАСПОСТРАНАЯЕТСЯ НА СТАЛЬНОЙ ТРОС!
Упаковка:
Вес лебедки: 38 кг
Вес брутто: 40 кг
Размер коробки, мм (Д х Г х В): 630 × 395 × 350 мм
