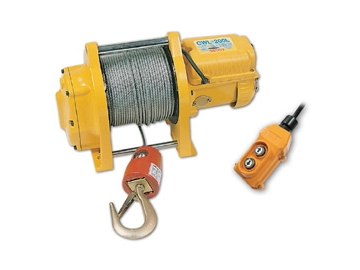

Лебедка CWL-200L

Лебедка CWL-200L
  • Маленький вес и компактный дизайн позволяют легко установить лебедку.
  • Динамический и механический тормоз обеспечивает быстрое и безопасное торможение.
  • Надежный водонепроницаемый пульт (IP65) с кнопкой экстренной остановки.
  • Мотор класса IP44
  • Соответствие всем современным стандартам.

Характеристики:

  • Грузоподъемность: 200 кг
  • Скорость: 11-16 м/мин
  • Мотор: 1,5 кВт х 7,5А
  • Передаточное число: 240:1
  • Тип тормоза: Электромагнитный и храповый
  • Напряжение: 220 В
  • Вес лебедки с тросом: 33 кг
  • Макс.высота подъема: 70 м
  • Трос: 5 мм x 71 м
  • Размер барабана: 147 x 95 мм
  • Монтажные болты: 197 х 94 мм ; 207 x 135 мм



Скорость намотки и максимальное тяговое усилие по слоям троса:



Слой троса  Максимальная нагрузка (кг)  Скорость намотки (м/мин)  Остаток троса на барабане (м)
1 320 11 8,9
291  11,6  18,7
267  12,6  29,4
246  13,7  41
229  14,7  63,5
213  15,8  66,9
200  16  71




Тяговое усилие при различных углах подъема:



Модель   Ровная поверхность    При уклоне в % и градусах
 10%6°  20%11°  40%25° 60%31°  80%39°
 CWL-200L  1500  800  600  400  325  270



  • Все расчеты произведены на верхнем слое намотки. На каждом предыдущем слое тяговое усилие возрастает на 10%;
  • При использовании отводного блока для работы при помощи полиспаста 2 к 1, тяговое усилие возрастает на 85%;
  • Тяговое усилие складывается из массы груза плюс 15% затрат на трение (в различных ситуациях может отличаться).

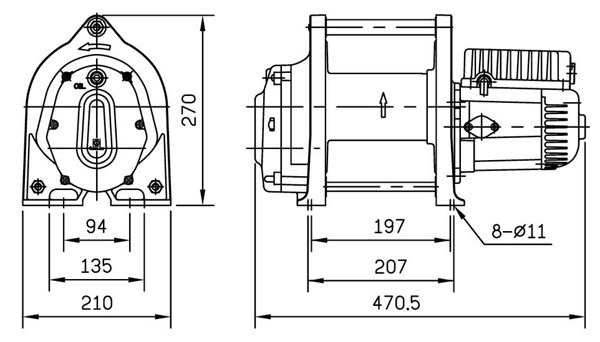

Размер лебедки (мм):

Ширина   Глубина  Высота
470,5  210  270





 cwl-200l



ВНИМАНИЕ! Лебедку нельзя использовать для транспортировки людей



ГАРАНТИЯ: Каждая новая лебедка имеет гарантию  от конструктивных  и материальных дефектов действующую  в течение предусмотренного  периода  отсчитываемого с даты покупки. Ограниченная  гарантия на механические компоненты и  один (1) год гарантии на электрические компоненты.



ГАРАНТИЯ НЕ РАСПОСТРАНАЯЕТСЯ НА СТАЛЬНОЙ ТРОС!



Упаковка:

Вес лебедки:  33 кг
Вес брутто: 35 кг
Размер коробки, мм (Д х Г х В): 545 × 395 × 350 мм
