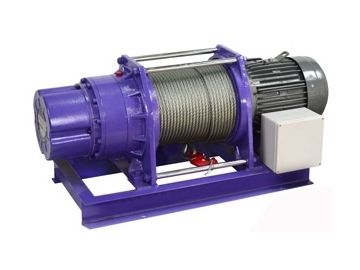

Характеристики:
- Грузоподъемность: 1100 кг
- Скорость: 14-25 м/мин
- Мотор: 5,5 (кВт) x 4p
- Передаточное число: 50:1
- Тип тормоза: Электромагнитный
- Напряжение: 380 В (3 фазы)
- Вес лебедки с тросом: 285 кг
- Макс.высота подъема: 97 м
- Трос: 12 мм x 100 м
- Монтажные болты: 620 х 425 мм
Скорость намотки и максимальное тяговое усилие по слоям троса:
| Слой троса |
Максимальная нагрузка (кг) |
Скорость намотки (м/мин) |
Остаток троса на барабане (м) |
| 1 |
1968 |
14 |
12 |
| 2 |
1700 |
16,2 |
26 |
| 3 |
1496 |
18,4 |
42 |
| 4 |
1336 |
20,6 |
59 |
| 5 |
1207 |
22,8 |
79 |
| 6 |
1100 |
25 |
100 |
Тяговое усилие при различных углах подъема:
| Модель |
Ровная поверхность |
При уклоне в % и градусах |
| 10%6° |
20%11° |
40%25° |
60%31° |
80%39° |
| CWG-30565 |
9170 |
4910 |
3560 |
2280 |
1780 |
1520 |
- Все расчеты произведены на верхнем слое намотки. На каждом предыдущем слое тяговое усилие возрастает на 10%;
- При использовании отводного блока для работы при помощи полиспаста 2 к 1, тяговое усилие возрастает на 85%;
- Тяговое усилие складывается из массы груза плюс 15% затрат на трение (в различных ситуациях может отличаться).
Размер лебедки (мм):
ВНИМАНИЕ! Лебедку нельзя использовать для транспортировки людей
ГАРАНТИЯ: Каждая новая лебедка имеет гарантию от конструктивных и материальных дефектов действующую в течение предусмотренного периода отсчитываемого с даты покупки. Ограниченная гарантия на механические компоненты и один (1) год гарантии на электрические компоненты.
ГАРАНТИЯ НЕ РАСПОСТРАНАЯЕТСЯ НА СТАЛЬНОЙ ТРОС!
Упаковка:
Вес лебедки: 285 кг
Размер коробки, мм (Д х Г х В): 1290 × 650 × 680 мм
