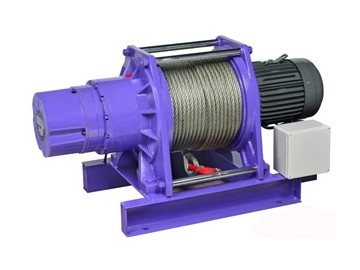

Лебедка CWG-30750B

Лебедка CWG-30750B
  • Планетарный редуктор.
  • Электромагнитный тормоз.
  • Надежный водонепроницаемый пульт (IP65) с кнопкой экстренной остановки.
  • Низкий уровень шумости.
  • Мотор класса IP54
  • Соответствует всем современным стандартам.

Характеристики:

  • Грузоподъемность: 2200 кг
  • Скорость: 4.5-8.3 м/мин
  • Мотор: 3,8 (кВт) x 6p
  • Передаточное число: 127:1
  • Тип тормоза: Электромагнитный
  • Напряжение: 380 В (3 фазы)
  • Вес лебедки с тросом: 445 кг
  • Макс.высота подъема: 97 м
  • Трос: 16 мм x 100 м
  • Монтажные болты: 600 х 499 мм



Скорость намотки и максимальное тяговое усилие по слоям троса:



Слой троса   Максимальная нагрузка (кг)   Скорость намотки (м/мин)   Остаток троса на барабане (м)
1 4014  4,5  11
 2  3446  5,3  24
 3  3019  39
 4  2686  6,8  56
 5  2419  7,5  75
 6  2200  8,3  100


Тяговое усилие при различных углах подъема:

Модель Ровная поверхность При уклоне в % и градусах
10%6° 20%11° 40%25° 60%31° 80%39°
CWG-30750 15400 8800 6500 4300 3400 3000



  • Все расчеты произведены на верхнем слое намотки. На каждом предыдущем слое тяговое усилие возрастает на 10%;
  • При использовании отводного блока для работы при помощи полиспаста 2 к 1, тяговое усилие возрастает на 85%;
  • Тяговое усилие складывается из массы груза плюс 15% затрат на трение (в различных ситуациях может отличаться).

Размер лебедки (мм):

CWG30750

ВНИМАНИЕ! Лебедку нельзя использовать для транспортировки людей



ГАРАНТИЯ: Каждая новая лебедка имеет гарантию  от конструктивных  и материальных дефектов действующую  в течение предусмотренного  периода  отсчитываемого с даты покупки. Ограниченная  гарантия на механические компоненты и  один (1) год гарантии на электрические компоненты.



ГАРАНТИЯ НЕ РАСПОСТРАНАЯЕТСЯ НА СТАЛЬНОЙ ТРОС!



Упаковка:

Вес лебедки: 445 кг
Размер коробки, мм (Д х Г х В): 1390 × 710 × 830 мм
