Характеристики:
- Грузоподъемность: 500 кг
- Скорость: 19-34 м/мин
- Мотор: 3,8 (кВт) x 2p
- Тип тормоза: Электромагнитный
- Напряжение: 380 В
- Вес лебедки с тросом: 175 кг
- Макс.высота подъема: 128 м
- Трос: 8 мм x 130 м
- Размер барабана: 300 x 114,3 мм
- Монтажные болты: 460 х 300 мм
Скорость намотки и максимальное тяговое усилие по слоям троса:
| Слой троса |
Максимальная нагрузка (кг) |
Скорость намотки (м/мин) |
Остаток троса на барабане (м) |
| 1 |
893 |
19 |
14 |
| 2 |
789 |
22 |
30 |
| 3 |
707 |
24 |
48 |
| 4 |
641 |
27 |
67 |
| 5 |
586 |
29 |
89 |
| 6 |
540 |
32 |
112 |
| 7 |
500 |
34 |
130 |
Тяговое усилие при различных углах подъема:
| Модель |
Ровная поверхность |
При уклоне в % и градусах |
| 10%6° |
20%11° |
40%25° |
60%31° |
80%39° |
| CWG-500ТН |
3700 |
2000 |
1500 |
1000 |
800 |
700 |
- Все расчеты произведены на верхнем слое намотки. На каждом предыдущем слое тяговое усилие возрастает на 10%;
- При использовании отводного блока для работы при помощи полиспаста 2 к 1, тяговое усилие возрастает на 85%;
- Тяговое усилие складывается из массы груза плюс 15% затрат на трение (в различных ситуациях может отличаться).

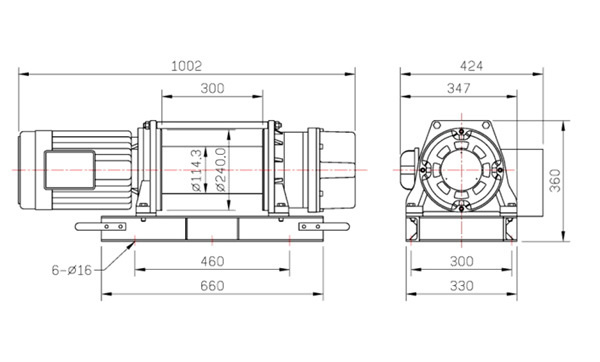

Размер лебедки (мм):
| Ширина |
Глубина |
Высота |
| 1002 |
424 |
360 |
ВНИМАНИЕ! Лебедку нельзя использовать для транспортировки людей
ГАРАНТИЯ: Каждая новая лебедка имеет гарантию от конструктивных и материальных дефектов действующую в течение предусмотренного периода отсчитываемого с даты покупки. Ограниченная гарантия на механические компоненты и один (1) год гарантии на электрические компоненты.
ГАРАНТИЯ НЕ РАСПОСТРАНАЯЕТСЯ НА СТАЛЬНОЙ ТРОС!
Упаковка:
Вес лебедки: 175 кг
Вес брутто: 183 кг
Размер коробки, мм (Д х Г х В): 1140 × 590 × 520 мм
