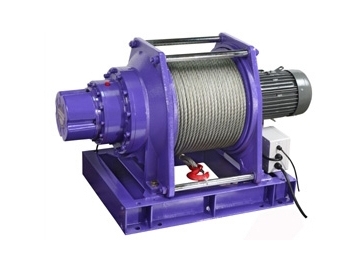

Характеристики:
- Грузоподъемность: 3500 кг
- Скорость: 4.4-6.0 м/мин
- Мотор: 3,8 (кВт) x 8p
- Передаточное число: 192:1
- Тип тормоза: Электромагнитный
- Напряжение: 380 В (3 фазы)
- Вес лебедки с тросом: 870 кг
- Макс.высота подъема: 144 м
- Трос: 18 мм x 150 м
- Монтажные болты: 847 х 680 мм
Скорость намотки и максимальное тяговое усилие по слоям троса:
| Слой троса |
Максимальная нагрузка (кг) |
Скорость намотки (м/мин) |
Остаток троса на барабане (м) |
| 1 |
4848 |
4,4 |
25 |
| 2 |
4422 |
4,8 |
53 |
| 3 |
4065 |
6,5 |
83 |
| 4 |
3761 |
5,6 |
116 |
| 5 |
3500 |
6 |
150 |
Тяговое усилие при различных углах подъема:
| Модель |
Ровная поверхность |
При уклоне в % и градусах |
| 10%6° |
20%11° |
40%25° |
60%31° |
80%39° |
| CWG-31500 |
24500 |
14000 |
10500 |
7000 |
5500 |
5000 |
- Все расчеты произведены на верхнем слое намотки. На каждом предыдущем слое тяговое усилие возрастает на 10%;
- При использовании отводного блока для работы при помощи полиспаста 2 к 1, тяговое усилие возрастает на 85%;
- Тяговое усилие складывается из массы груза плюс 15% затрат на трение (в различных ситуациях может отличаться).

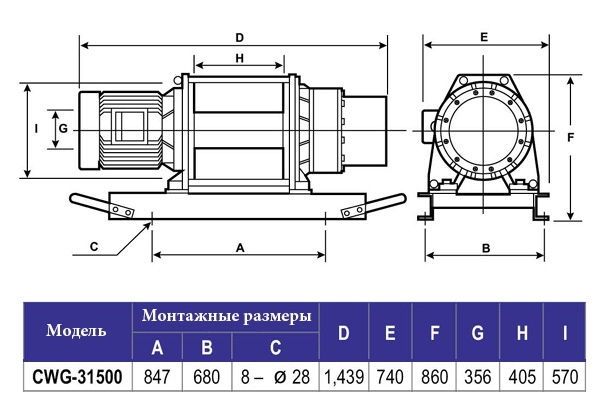

Размер лебедки (мм):
ВНИМАНИЕ! Лебедку нельзя использовать для транспортировки людей
ГАРАНТИЯ: Каждая новая лебедка имеет гарантию от конструктивных и материальных дефектов действующую в течение предусмотренного периода отсчитываемого с даты покупки. Ограниченная гарантия на механические компоненты и один (1) год гарантии на электрические компоненты.
ГАРАНТИЯ НЕ РАСПОСТРАНАЯЕТСЯ НА СТАЛЬНОЙ ТРОС!
Упаковка:
Вес лебедки: 870 кг
Размер коробки, мм (Д х Г х В): 1590 × 840 × 1020 мм
