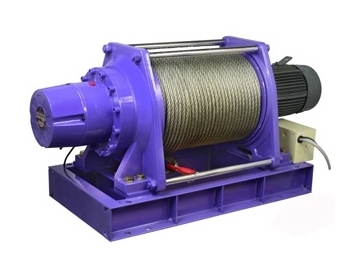

Характеристики:
- Грузоподъемность: 5000 кг
- Скорость: 8.0-12.2 м/мин
- Мотор: 11 (кВт) x 4p
- Передаточное число: 197:1
- Тип тормоза: Электромагнитный
- Напряжение: 380 В (3 фазы)
- Вес лебедки с тросом: 1545 кг
- Макс.высота подъема: 192 м
- Трос: 22,4 мм x 200 м
- Монтажные болты: 920 х 680 мм
Скорость намотки и максимальное тяговое усилие по слоям троса:
| Слой троса |
Максимальная нагрузка (кг) |
Скорость намотки (м/мин) |
Остаток троса на барабане (м) |
| 1 |
7587 |
8 |
32 |
| 2 |
6718 |
9,1 |
68 |
| 3 |
6028 |
10,1 |
108 |
| 4 |
5466 |
11,1 |
153 |
| 5 |
5000 |
12,2 |
200 |
Тяговое усилие при различных углах подъема:
| Модель |
Ровная поверхность |
При уклоне в % и градусах |
| 10%60° |
20%11° |
40%22° |
60%31° |
80%39° |
| CWG-34000 |
41670 |
22330 |
16200 |
10360 |
8090 |
6920 |
- Все расчеты произведены на верхнем слое намотки. На каждом предыдущем слое тяговое усилие возрастает на 10%;
- При использовании отводного блока для работы при помощи полиспаста 2 к 1, тяговое усилие возрастает на 85%;
- Тяговое усилие складывается из массы груза плюс 15% затрат на трение (в различных ситуациях может отличаться).

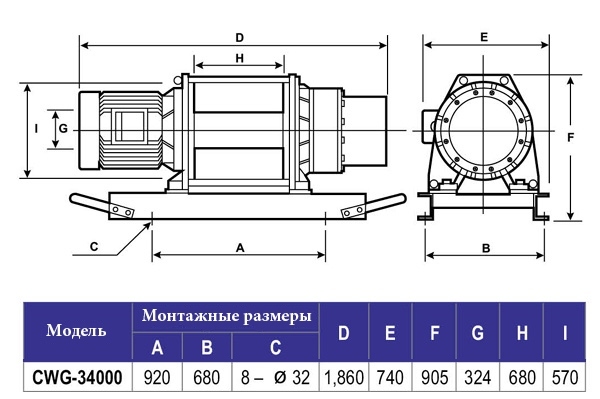

Размер лебедки (мм):
ВНИМАНИЕ! Лебедку нельзя использовать для транспортировки людей
ГАРАНТИЯ: Каждая новая лебедка имеет гарантию от конструктивных и материальных дефектов действующую в течение предусмотренного периода отсчитываемого с даты покупки. Ограниченная гарантия на механические компоненты и один (1) год гарантии на электрические компоненты.
ГАРАНТИЯ НЕ РАСПОСТРАНАЯЕТСЯ НА СТАЛЬНОЙ ТРОС!
Упаковка:
Вес лебедки: 1545 кг
Размер коробки, мм (Д х Г х В): 2040 × 840 × 1100 мм
