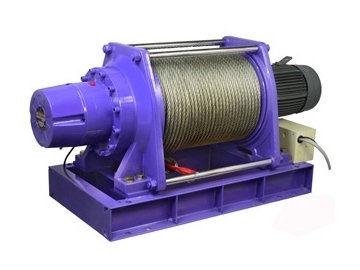

Лебедка CWG-34000B

Лебедка CWG-34000B
  • Планетарный редуктор.
  • Электромагнитный тормоз.
  • Надежный водонепроницаемый пульт (IP65) с кнопкой экстренной остановки.
  • Низкий уровень шумости.
  • Мотор класса IP54
  • Соответствует всем современным стандартам.

Характеристики:

  • Грузоподъемность: 5000 кг
  • Скорость: 5.3-8 м/мин
  • Мотор: 7,5 (кВт) x 6p
  • Передаточное число: 197:1
  • Тип тормоза: Электромагнитный
  • Напряжение: 380 В (3 фазы)
  • Вес лебедки с тросом: 1545 кг
  • Макс.высота подъема: 192 м
  • Трос: 22,4 мм x 200 м
  • Монтажные болты: 920 х 680 мм



Скорость намотки и максимальное тяговое усилие по слоям троса:



Слой троса   Максимальная нагрузка (кг)   Скорость намотки (м/мин)   Остаток троса на барабане (м)
1 7587  5,3  32
 2  6718  5,9  68
 3  6028  6,6  108
 4  5466  7,3  153
 5  5000  200


Тяговое усилие при различных углах подъема:

Модель    Ровная поверхность  При уклоне в % и градусах
 10%6°  20%11°  40%25°  60%31°  80%39°
 CWG-34000  35000  20000  15000  10000 8000   7000



  • Все расчеты произведены на верхнем слое намотки. На каждом предыдущем слое тяговое усилие возрастает на 10%;
  • При использовании отводного блока для работы при помощи полиспаста 2 к 1, тяговое усилие возрастает на 85%;
  • Тяговое усилие складывается из массы груза плюс 15% затрат на трение (в различных ситуациях может отличаться).

Размер лебедки (мм):

 cwg34000

ВНИМАНИЕ! Лебедку нельзя использовать для транспортировки людей



ГАРАНТИЯ: Каждая новая лебедка имеет гарантию  от конструктивных  и материальных дефектов действующую  в течение предусмотренного  периода  отсчитываемого с даты покупки. Ограниченная  гарантия на механические компоненты и  один (1) год гарантии на электрические компоненты.



ГАРАНТИЯ НЕ РАСПОСТРАНАЯЕТСЯ НА СТАЛЬНОЙ ТРОС!



Упаковка:

Вес лебедки: 1545 кг
Размер коробки, мм (Д х Г х В): 2040 × 840 × 1100 мм
