Характеристики:
- Грузоподъемность: 300 кг
- Скорость: 12-18 м/мин
- Мотор: 1,5 (кВт) x 4p
- Передаточное число: 41:1
- Тип тормоза: Электромагнитный
- Напряжение: 220 В
- Вес лебедки с тросом: 42 кг
- Макс.высота подъема: 58 м
- Трос: 6 мм x 60 м
- Размер барабана: 150 x 102 мм
- Монтажные болты: 197 х 156 мм
Скорость намотки и максимальное тяговое усилие по слоям троса:
| Слой троса |
Максимальная нагрузка (кг) |
Скорость намотки (м/мин) |
Остаток троса на барабане (м) |
| 1 |
467 |
12 |
8,1 |
| 2 |
420 |
13,5 |
17,2 |
| 3 |
382 |
14,9 |
27,1 |
| 4 |
350 |
16,2 |
38 |
| 5 |
323 |
17,6 |
50 |
| 6 |
300 |
19 |
60 |
Тяговое усилие при различных углах подъема:
| Модель |
Ровная поверхность |
При уклоне в % и градусах |
| 10%6° |
20%11° |
40%25° |
60%31° |
80%39° |
| CWG-10077 |
2250 |
1200 |
900 |
800 |
500 |
400 |
- Все расчеты произведены на верхнем слое намотки. На каждом предыдущем слое тяговое усилие возрастает на 10%;
- При использовании отводного блока для работы при помощи полиспаста 2 к 1, тяговое усилие возрастает на 85%;
- Тяговое усилие складывается из массы груза плюс 15% затрат на трение (в различных ситуациях может отличаться).

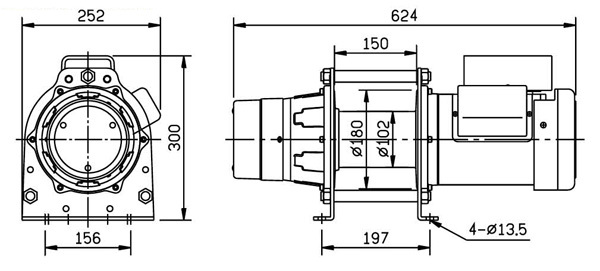

Размер лебедки (мм):
| Ширина |
Глубина |
Высота |
| 624 |
252 |
300 |
ВНИМАНИЕ! Лебедку нельзя использовать для транспортировки людей
ГАРАНТИЯ: Каждая новая лебедка имеет гарантию от конструктивных и материальных дефектов действующую в течение предусмотренного периода отсчитываемого с даты покупки. Ограниченная гарантия на механические компоненты и один (1) год гарантии на электрические компоненты.
ГАРАНТИЯ НЕ РАСПОСТРАНАЯЕТСЯ НА СТАЛЬНОЙ ТРОС!
Упаковка:
Вес лебедки: 42 кг
Вес брутто: 44 кг
Размер коробки, мм (Д х Г х В): 700 × 280 × 375 мм
